激光打标机金橙子软件使用教程-基础篇

激光打标机金橙子软件使用教程-基础篇

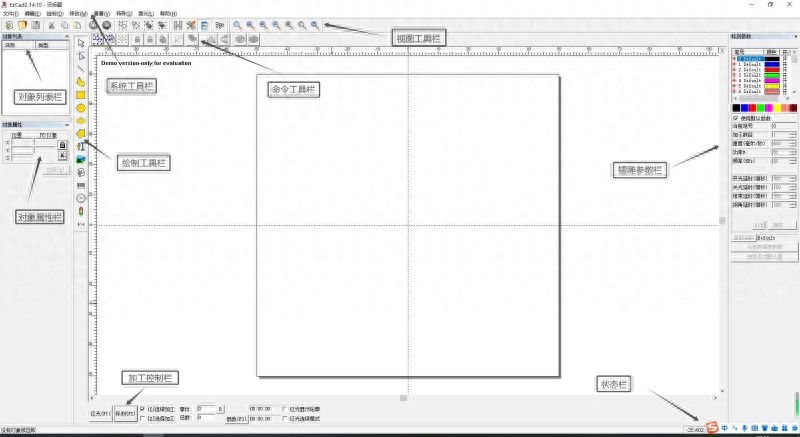

软件打开如下图所示

一、在打标软件中编辑并打标

1、在绘制工具栏中选择工具后在绘制区进行绘制

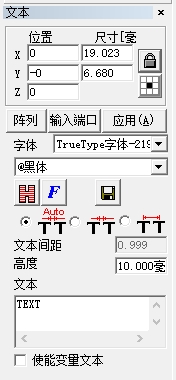

2、在对象属性栏中对绘制的图形进行尺寸等的编辑（需要先选择已绘制的图形）（编辑完成后要点击应用）

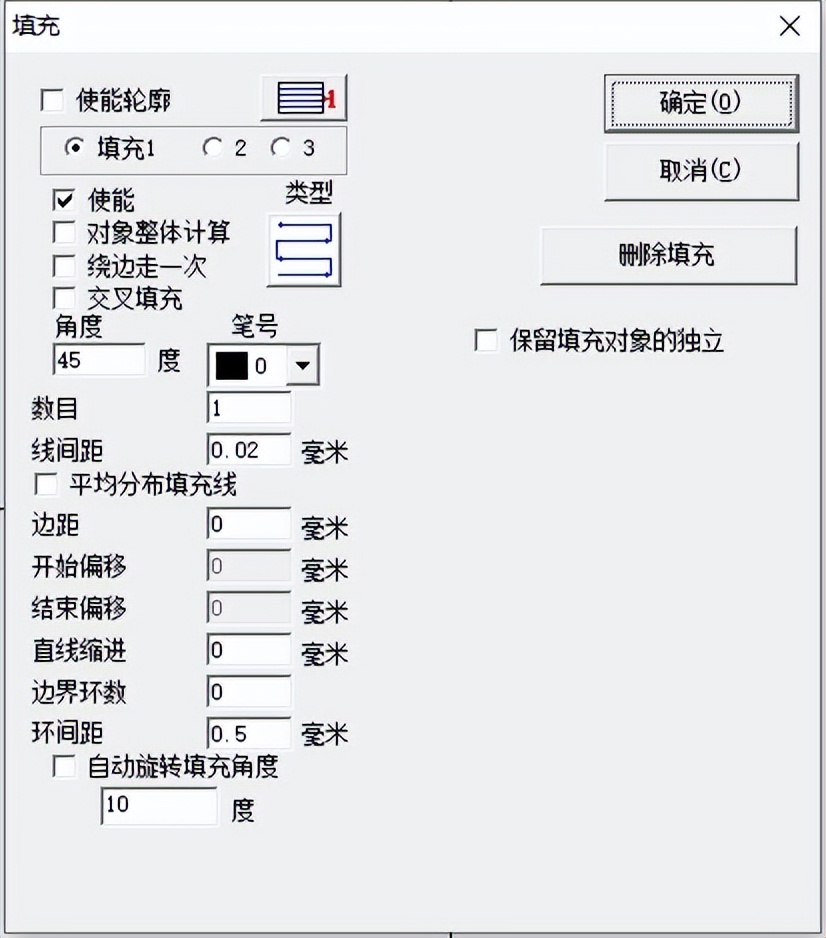

3、若图形需要填充则点击填充按键设置填充参数（填充参数是打标参数的一个调节重点，可以多试一下看看不同参数效果，具体的作用参考软件说明书中相关内容）

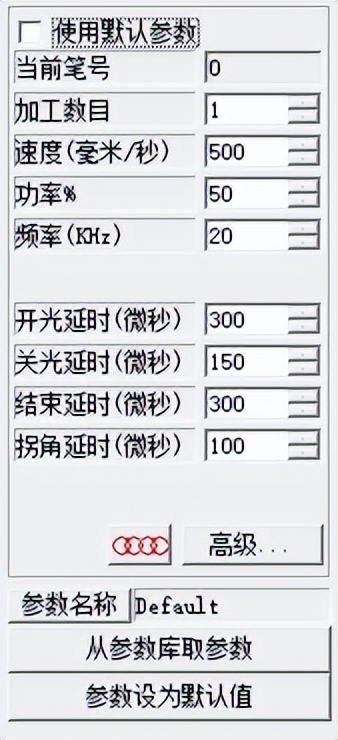

4、设置激光参数（主要设置参数为速度、功率。速度是振镜电机速度，也可以理解为激光在产品上的移动速度，设置在3000以下；功率是激光器出光功率，也就是激光打在产品上的强度打标激光机使用方法激光打标机金橙子软件使用教程-基础篇，设置在10-100）

5、全部设置完后即可以进行打标加工激光打标机金橙子软件使用教程-基础篇，加工前需要先红光预览位置，确定位置后再标刻出激光

二、导入矢量图打标

与在软件中标记打标唯一不同的就是打标图案是从外部软件导入的

点击绘制文件，选择已编辑好的PLT文件（可以在CDR软件或其他软件中先编辑好，然后导出成PLT格式文件备用）

文件导入后操作跟上面一样

连续加工：勾选后点击标刻激光会一直出光，需要关闭激光才能停止，一般在对焦和打深中应用

选择加工：勾选后标刻前需要选择对应的图形打标激光机使用方法，不然绘制区所有图形都会标刻出来

红光显示轮廓：勾选后红光会显示打标图形的形状打标激光机使用方法，不勾选则显示一个方框
