一、前言

我长久以来都渴望了解一条SQL语句是如何被运行的，它的执行流程又是如何排列的，经过查阅和整理了大量的资料，最终撰写成了这篇博文。

本文将围绕MySQL的整体架构，深入解析其查询执行流程，并详细阐述语句的执行顺序，以探讨相关知识点。

二、MySQL架构总览

架构最好看图，再配上必要的说明文字。

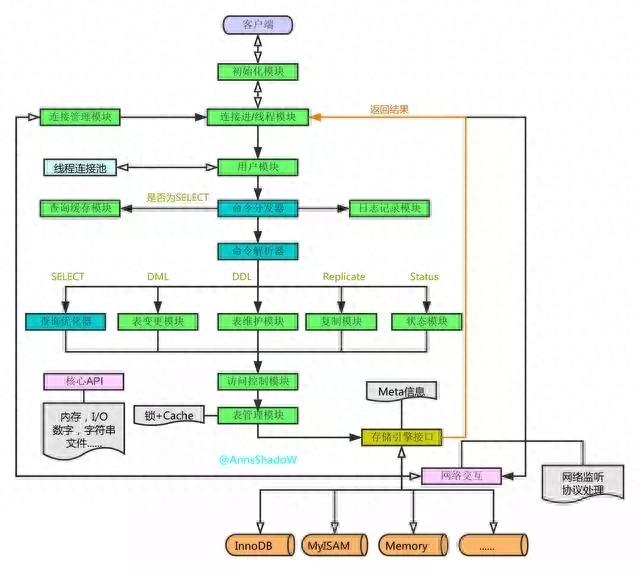

下图根据参考书籍中一图为原本，再在其上添加上了自己的理解。

观察上图，我们发现该架构共分为两个层级，位于上方的是名为“SQL Layer”的MySQLD层，下方则是提供接口的多种存储引擎，统称为“Storage Engine Layer”。其余各个模块与组件，仅从名称即可直观地知晓其功能，故此处不再赘述。

三、查询执行流程

继续前行一段距离，让我依据个人理解，简要阐述一下查询操作的具体步骤流程。

1、连接

客户端发送一条查询请求，同时等待其“连接管理模块”对请求进行接收处理。

1.2、将请求转发到‘连接进/线程模块’；

1.3、调用‘用户模块’来进行授权检查；

经过检查确认后，系统将‘连接进/线程模块’从‘线程连接池’中挑选出可用的空闲连接线程步步深入MySQL：架构->查询执行流程->SQL解析顺序，并将其与客户端的请求进行匹配对接；若对接过程中出现失败，系统将启动创建新的连接请求的流程。

2、处理

首先，对缓存进行检索，确认Query语句是否完全吻合，随后，进一步核实权限是否具备，若这两项检查均顺利通过，便直接提取数据并予以返回。

若前一步骤出现失误，则需将任务移交至“命令解析器”，随后进行词汇分析和语法分析，最终构建出解析树。

在接下来的预处理环节，我们将对解析器无法解析的语义进行操作，同时进行权限审核，并据此构建新的解析树。

2.4、再转交给对应的模块处理；

在执行SELECT查询时，系统会经过“查询优化器”进行大量的优化处理，并据此生成相应的执行计划。

模块在接收到请求信息后，会利用‘访问控制模块’对连接的用户进行权限审核，确保其是否具备对目标表和特定字段的访问权利。

2.7、需调用“表管理模块”，首先检查table cache中是否已有记录，若存在，则直接定位至相应表并获取锁；若不存在，则需重新打开表文件。

依据表格的元信息，提取该表的存储引擎种类及相关细节，并借助接口功能对相应的存储引擎进行操作处理。

在上述流程中，一旦数据发生变动，若启用日志记录功能，相关信息便会自动被存入对应的二进制日志文件里。

3、结果

在Query请求处理完毕后，我们需要将所得的结果集传递给‘连接进/线程模块’。

3.2、返回的也可以是相应的状态标识sql外连接执行顺序，如成功或失败等；

对“连接进/线程模块”执行后续的清理任务，同时保持对请求的持续等待或与客户端的连接断开。

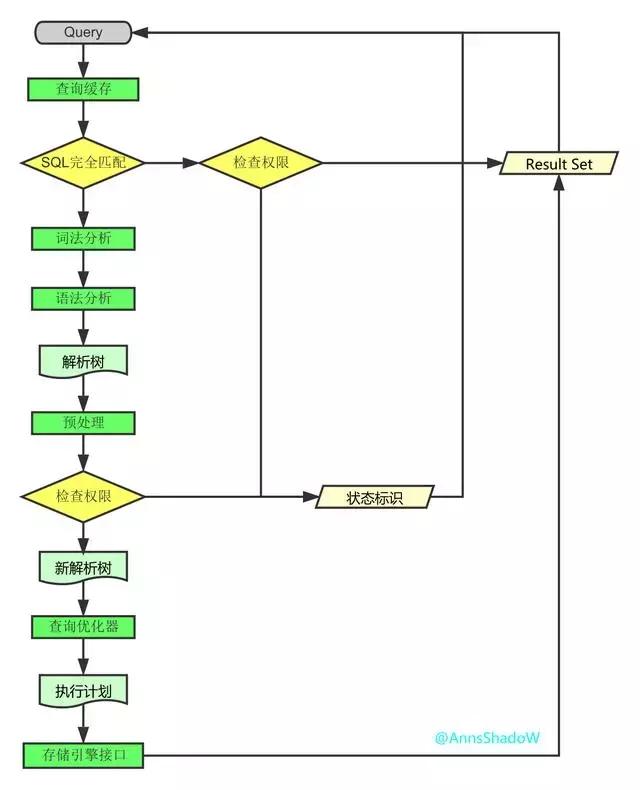

4、一图小总结

四、SQL解析顺序

接下来再走一步，让我们看看一条SQL语句的前世今生。

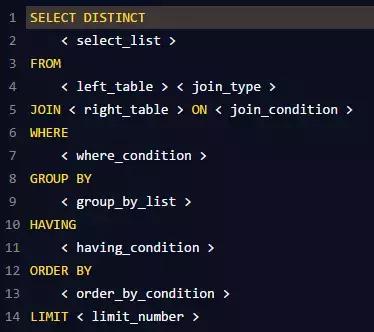

首先看一下示例语句：

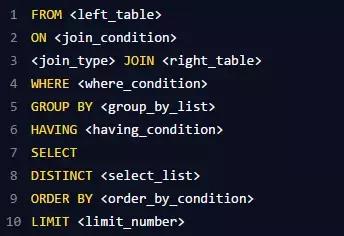

然而它的执行顺序是这样的：

尽管事先未曾料到会是这种情形，但仔细观察后，仍觉得其显得相当自然且协调；究竟是从何处获取这些信息，还需不断调整筛选条件，决定是选取相同还是不同的内容，并对它们进行排序，这才明白需要提取哪些前几项数据。

既然如此了，那就让我们一步步来看看其中的细节吧。

1、准备工作

1.1、创建测试数据库

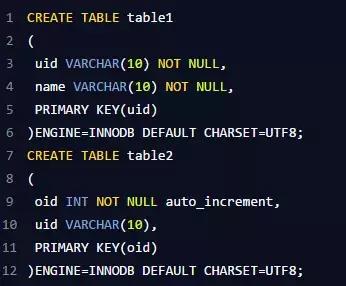

1.2、创建测试表

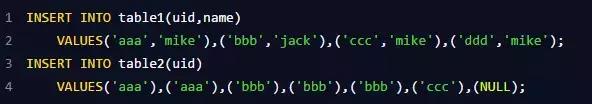

1.3、插入数据

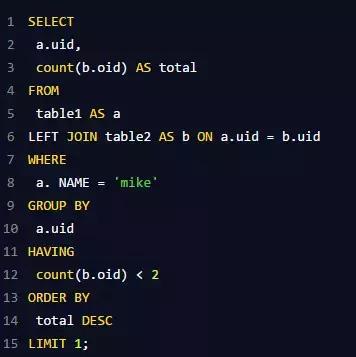

1.4、最后想要的结果

现在开始SQL解析之旅吧！

2、FROM

在处理多个表格信息时，左侧表格的输出结果将直接成为右侧表格的输入数据，随后将构建出一个名为VT1的虚拟表格。

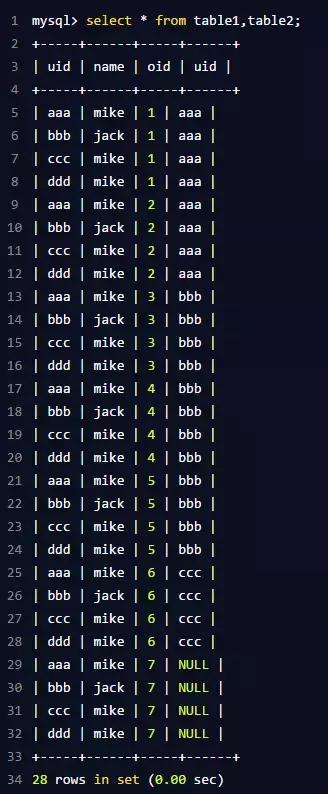

2.1、(1-J1)笛卡尔积

对两个存在关联关系的表格进行笛卡尔积运算，从而构建一个名为VT1-J1的虚拟表格。

2.2、(1-J2)ON过滤

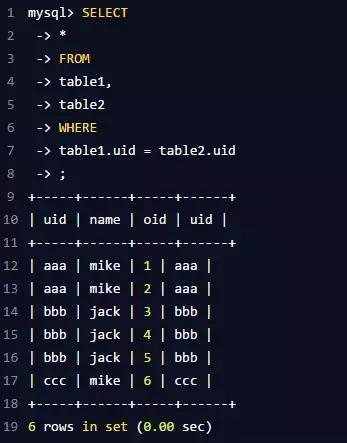

以虚拟表VT1-J1为基础进行筛选，筛选出符合ON谓词要求的各项，进而构建出新的虚拟表VT1-J2。

请注意：鉴于语法限制，此处采用了“WHERE”一词，读者亦能从中体会到两者之间细微的联系。

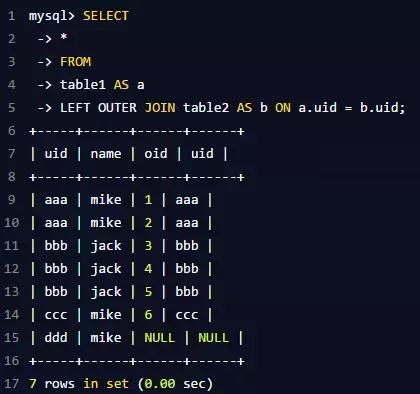

2.3、(1-J3)添加外部列

若采用外连接（LEFT,RIGHT,FULL）方式，即便主表（即保留表）中存在不满足ON条件的列，这些列仍会被纳入VT1-J2，充当外部行，进而形成虚拟表VT1-J3。

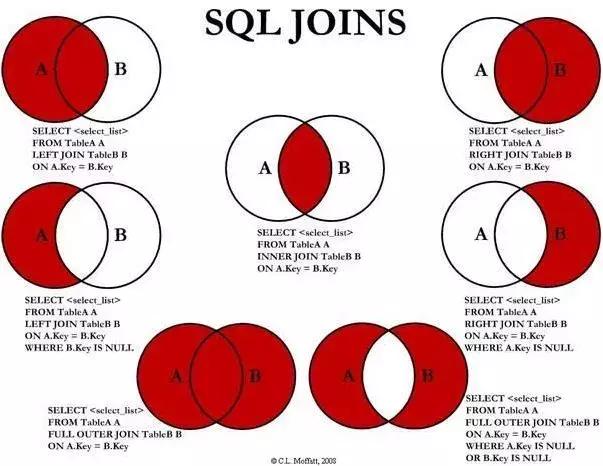

我在网络上发现了一张描绘“SQL连接”概念的生动图表，若此图触犯了您的权利，恳请您告知以便我将其移除，在此先表谢意。

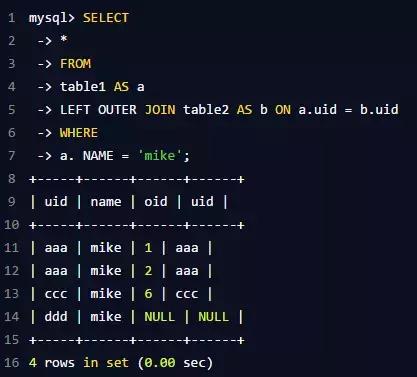

2、WHERE

在VT1处理流程中，需对所创建的临时表格进行筛选，确保WHERE子句中指定的列数据被成功导入至VT2表格中。

注意：

此刻，由于分组限制，我们无法执行聚合操作；同时，在SELECT语句中定义的别名也无法使用。

与ON的区别：

若存在外部关联列，在执行ON过滤操作时，所针对的是关联的表格，而主表（即保留的表格）则会输出所有列的信息。

如果没有添加外部列，两者的效果是一样的；

应用：

对主表的过滤应该放在WHERE；

在处理关联表时，若先执行条件查询再进行连接操作，应使用ON关键字；而若先进行连接操作，再执行条件查询，则需使用WHERE子句。

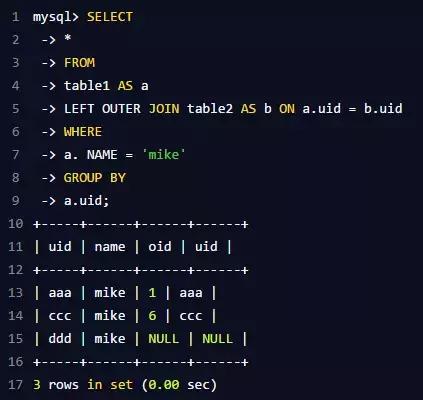

3、GROUP BY

该子句负责将VT2生成的表格依据GROUP BY子句指定的列进行分类，进而形成VT3表格。

注意：

在后续处理流程中，若涉及SELECT或HAVING关键字，所引用的列名需包含在GROUP BY子句中；若GROUP BY中未提及，则必须通过聚合函数进行引用。

原因：

GROUP BY修改了表的引用方式sql外连接执行顺序，将其转变为一种新的引用形式，这样做会导致可用于进行下一级逻辑操作的列数量相应减少。

我的理解是：

依据分组标准，将相同分组标识的资料合并为单一数据条目，鉴于每个分组仅能输出一条信息，除非该信息因过滤条件未被包含在内。对于那些在分组字段之外可能存在多个不同值的字段，这些多值信息无法整合进单一记录中，因此需借助聚合操作，将这些多值字段转化为单一值。

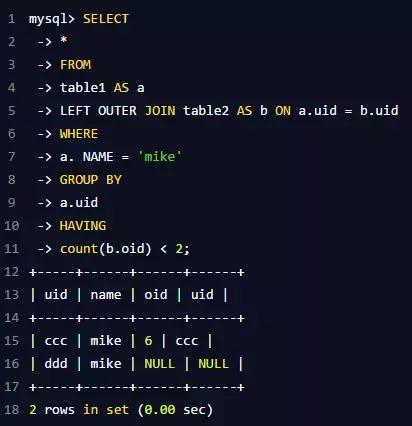

4、HAVING

该子句针对VT3表中的不同分组进行筛选，仅对分组后的数据进行操作，符合HAVING条件的子句会被纳入VT4表中。

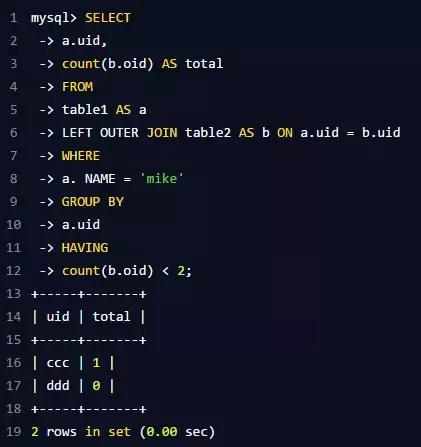

5、SELECT

这个子句对SELECT子句中的元素进行处理，生成VT5表。

对SELECT子句内的表达式进行运算，进而生成VT5-J1。

(5-J2)DISTINCT

寻找VT5-1中的重复列，并删掉，生成VT5-J2

若在查询时加入了DISTINCT子句，系统便会生成一个临时的内存表格（若内存空间不足，则需转存至硬盘）。此临时表的结构与之前生成的虚拟表VT5保持一致，但新增了对参与DISTINCT操作的列的唯一索引，目的在于剔除重复信息。

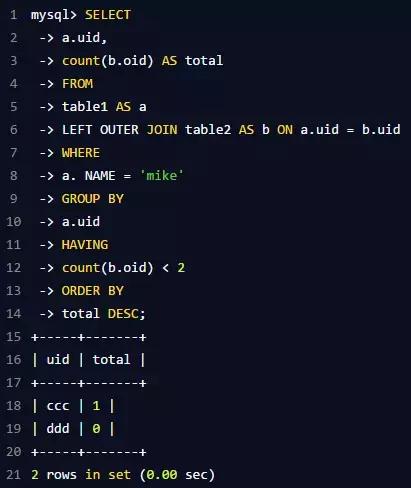

6、ORDER BY

在VT5-J2的表格中步步深入MySQL：架构->查询执行流程->SQL解析顺序，依据ORDER BY子句的指定条件，对数据进行了排列，最终生成了VT6的新表。

注意：

唯一可使用SELECT中别名的地方；

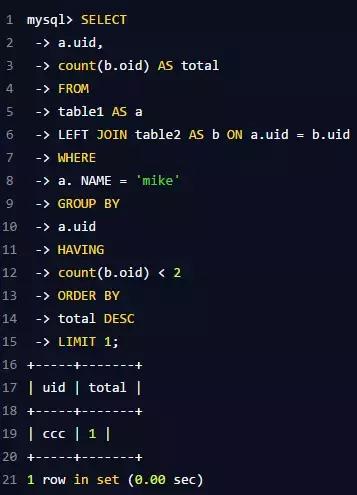

7、LIMIT

LIMIT子句负责从前一步骤生成的VT6虚拟表中提取特定位置起至指定行数的记录。

注意：

offset和rows的正负带来的影响；

当偏移量很大时效率是很低的，可以这么做：

通过子查询进行优化处理，首先在子查询中从索引中提取出最大的ID值，接着以倒序的方式排列，最后选取前N行作为结果集。

通过INNER JOIN进行优化处理，在JOIN子句中，优先从索引中提取ID列表sql外连接执行顺序，进而直接进行查询操作，以获取最终的查询结果。

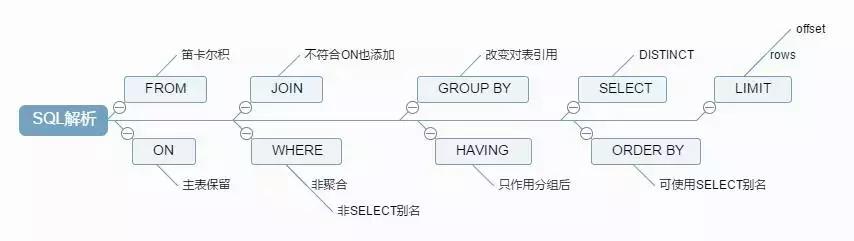

至此SQL的解析之旅就结束了，上图总结一下：
